Was hab ich da eigentlich für eine Öffnung ?

Hi Zusammen,

durch meine 3D Druckerei habe ich mich auch hinsichtlich der Messmittel informiert und ausgestattet. Einzig die digitale Messung der Mundstücköffnung fehlte noch. Da ich für das Theo Wanne Dingen zu geizig war,(169 EUR) hab ich es kurzerhand selber gebaut.
Schön aus dem vollen gefräst, 7075er Aluminium (hochfest), hochqualitativ schwarz eloxiert.
Features sind gleich, Messbereich in mm und Inch ablesbar (d.h. Ich sehe bei einem Berg Larsen 105 SMS auch eine 0.105 im Display !)

Für mich ein super Tool um auch mal zu gucken ob denn wirklich das drin ist was drauf steht.

Wer Interesse haben sollte, kann mich gerne anschreiben.

LG, Guido



Wo genau?



Ich LIEBE so ein Zeug! Sehr fein.

Nur habe ich leider keine sinnvolle Verwendung, weil ich alle Mundstückarbeit bei Kay Siebold bei mir um die Ecke machen lasse - der kann das besser als ich je werden würde.

Trotzdem: Geil!

LJS



Kannst Du anhand von Bildern auch zeigen, wie die Messung funktioniert? Und wofür genau ist die Millimetereinteilung an der Seite?

LG Kai



@Guido1980

Oberprofessionelles Teil..superklasse !!

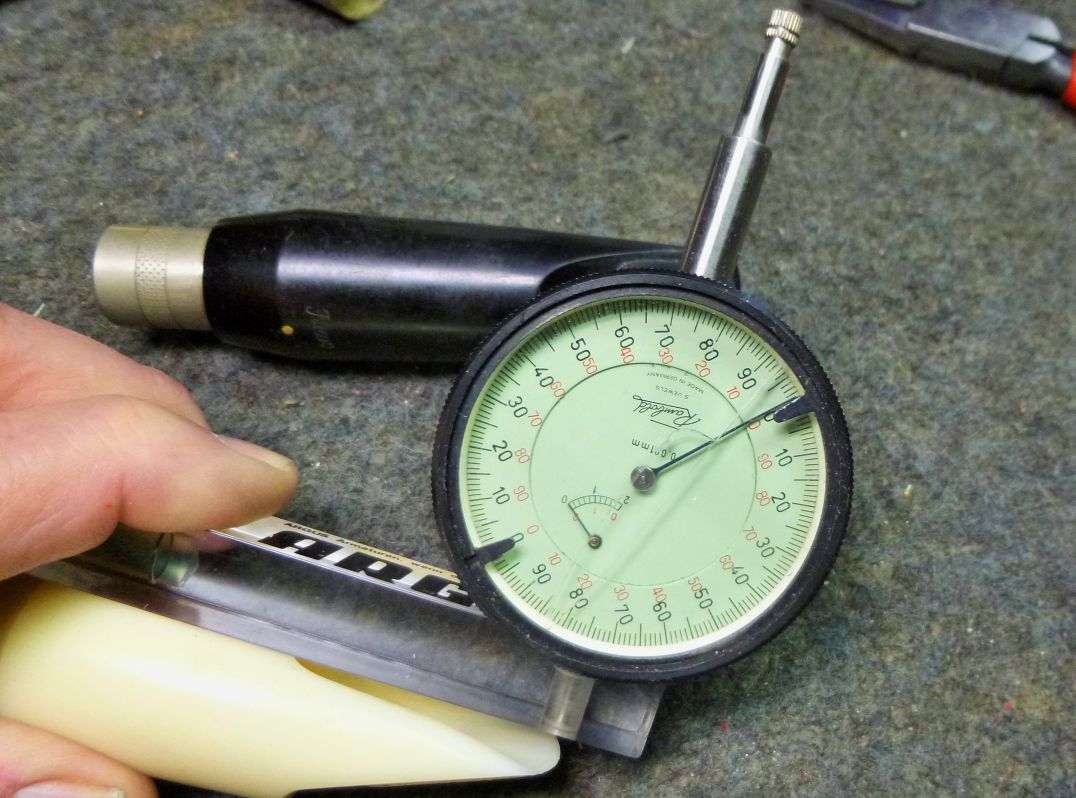

Für meine bescheidenen Bedürfnisse habe ich mir was "analoges" gebastelt, was aber auch ganz gut funktioniert.

Mißt bis 3,5mm in 1/100-Schritten...absolut ausreichend zur einigermassen genaue Bestimmungen der Mundstücks-Öffnung, jedenfalls für mich als Hobby-Refacer.

Kostenpunkt = 0,00 €...die Meßuhr hatte ich ja schon sowie und der massive Kunststoffbalken war eine kleine Wasserwaage als Werbegeschenk.



Grüsse von der Schrauberbank

Wuffy



Habe mir auch etwas gebastelt.



Und jetzt mal für dne interessierten aber denn dann doch dummen MPC-ausprobier-und passt-oder-passtnicht-Käufer:

Was mache ich mit der Erkenntnis?



Ab in den Baumarkt!



Ich würde empfehlen die metallische Tastspitze gegen etwas weicheres auszutauschen. So macht die Messung Spuren auf dem Mundstück.
VG
Jens



Das eine 2mm Kugel Spuren hinterlässt die Einfluss auf das Mundstück nehmen halte ich mal für ein Gerücht.

Es ist also keine Spitze im eigentlichen Sinne...

LG, Guido



Wenn Du dich in die Welt des refacen und bearbeiten von Mundstücken begibst wird es spannender.

Am Wochende bei Dreas auf dem Treffen habe ich ein teures Mundstück gemessen das eigentlich 115 sein sollte aber nur 100 war.
Der User ging aber davon aus mit dem "offeneren" besser zu spielen. Auch interessant



Na, wenn er von 85 kommt wäre 100 schon eine Erweiterung



Nene er kam von 100 (7er)



hattest du das auch ausgemessen, oder war das nur die Angabe ?

Außerdem ist Öffnung nicht die einzige Größe, die den Wohlfühlfaktor eines Mundstückes bestimmt

Gruß,
Otfried



Bestimmt ein Zinner...da ist 7 nur 89



Stimmt, und darum gings auch nicht.



Würde mich auch interessieren, danke im Voraus




http://www.swing-jazz-berlin.de/



Ist egal ob die Kugel 0,5mm oder 5mm groß ist. Probiers aus wenn du es nicht glaubst . Die meisten Messuhren haben eine leichte Feder, die den Taster gegen das Messobjekt drückt, weiß nicht ob das bei deiner der Fall ist. Die leichte Federkraft reicht idR dafür aus.
Wenn ich sage man sieht es, heißt das auch nicht dass dort Scharten entstehen. Aber wenn man mit einem härteren Stoff gegen einen weicheren Stoff geht, hinterlässt das auf dem weicheren Stoff eben sichtbare Spuren.

VG
Jens



Kann gerne ein paar Bilder machen heute Abend.
Die Millimeterskala kann als Anhaltspunkt genommen werden um seitlich betrachtet (Lichtspalt) die Bahnlänge abzulesen.
Andere Zwecke sind mir bis jetzt auch nicht bekannt.

LG Guido

Iss ja gut. Ich schiebe auch jeden Tag einen Ligatur auf das Mundstück.
Wenn man in der Forensik arbeitet ist das evtl. interessant, aber eine µm breite glänzende Spur auf einer Fläche.. Naja...

LG, Guido



Also bei meinen Mundstücken sind am Tip sowieso Riefen vom Bearbeiten. Da kommt es auf eine "Sichtlinie" von einer Meßuhr nicht drauf an.
Außerdem, ich weiß ja nicht, wie ihr mit der Uhr meßt, aber in anderen Bereichen setze ich die Kugel nur auf. Also wenn überhaupt gäbe es einen klitze kleinen Punkt. Ist das bei Mundstücken anders?
JEs
